【今月のまめ知識 第11回】ネジはなぜ締まる?緩む?(前編)

公開日時:

都内で 【法人様・個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom その他特殊工具
都内で 【法人様・個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom その他特殊工具
pro-pochi/jef-1799-9744-k5M
7,115円 11,859円
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J , 呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J , Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線 , Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線 , Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線 , Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線工事

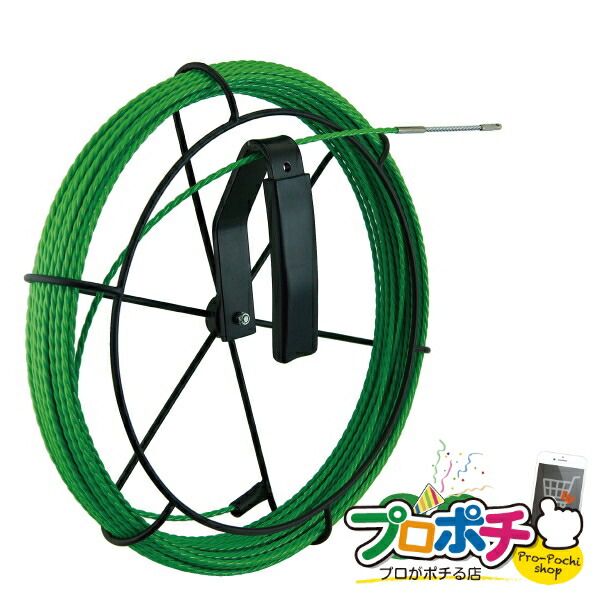

【法人様·個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom

商品特長

●腰につけて素早い繰り出し、携帯らくらく
●呼線の反発を利用した早い繰り出しが可能
●リールが回転するので呼線を回す必要なし
●リールは丈夫なスチール製
●リール仕様·サイズ:φ314mm·質量:540g·材質:スチール
●呼線仕様·線径:φ3.5mm·長さ:30m·質量:0.58kg·全体破断荷重:0.9kN(100kgf)·材質:PET

仕様

·梱包仕様 個装梱包:ヘッダー
·ポリ袋 個装サイズ
·質量:W350×D75×H400mm
·1.2kg
·1個口
·原産国:日本、中国

【法人様限定商品】
お届け先名について
お届け先に必ず法人名をご記入ください。(会社名·SHOP名·施設名·屋号等)
個人事業主様も屋号などをご記入ください。

日時、時間指定について
配達日時指定、時間帯指定はご利用いただけません。
配送状況は発送完了メールに記載のお荷物番号でご確認ください。

送料について
離島、沖縄宛の配送料金は、別途お見積りとなります。

北海道宛の荷物について
通常よりも、お届けまでに若干お時間がかかる場合がございます。
注文確定後、発送予定日をお知らせいたします。

商品の同梱について
弊社取扱いの法人様限定ジェフコム商品であれば同梱が可能です。
それ以外の商品との同梱は不可となります。
何卒ご了承いただけますようお願い申し上げます。








呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線工事

呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
ジェフコム 呼線リール付セット GX-3530J-RL 1個(直送品)
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
アスクル】ジェフコム 呼線リール付セット GX-3530J-RL 1個(直送品
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
呼線リールセット - (電設工具・作業工具 通線工具・配線路工具|呼線
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
アスクル】ジェフコム 呼線リール付セット GX-3530J-RL 1個(直送品
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線
Amazon | Pass and Seymour NEMAストレート刃5 – 20pプラグ – 定格20
呼線リール付セット 30m GX-3530J-RL デンサン ジェフコム :GX-3530J
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線工事
Amazon.co.jp: Akuoly 通線ワイヤー 配線通し 58cm×10本 入線呼線工事
SK11 ツイストライン 30m DVC-TW430 ケース付 通線ワイヤー 通線工具

あるる「あれ? ドアのネジが緩んでるぞ! 郷技 着脱式ハンドル鍋 4点セット(樹脂蓋付) YJ2365から

博士が来ないうちに、直しといてあげよーっと」

あるる「ドライバー、ドライバーっと」

ふんふ〜ん♪ と、鼻歌まじりにネジを締め始めたその瞬間!

博士「はい、おはよう。あるるー、宿題やってき・・・・×○△□◎×Σ(@ω@;)★※!!! 」

あるる「わぁーーーっ! 博士ぇ〜〜〜〜っ!!!」



置き時計 置き掛け両用 インテリアクロック おしゃれ 卓上時計 木目調デザイン



博士「おおっ、このドアは、いつからこんなに豪快に開くようになったのか?」

あるる「ネジが緩んでいたから、今、締めていたところなんですよ〜っ! ボルトが抜けちゃったじゃないですか!

それに博士ったら、今日に限って来るのが早いです! まだ5分前ですよっ!」

博士「あれ、そうか? そりゃ、すまん、すまん。雪が降ったんで、いつもより早く家を出たんじゃ」

あるる「さすが!」

博士「ところであるる、このドアのネジ、なんで緩んだのだと思う?」

あるる「へ? 古いから…じゃなくて?」

博士「ふぉっふぉっふぉっ、せっかくじゃから、今日はネジの話をしてみようかのぅ」







私たちの身の周りには必ずといってよいほどネジが用いられています。

ごくまれに ネジが緩んでガタガタするなどの経験があると思います。

今日は、「ネジはなぜ締まる?緩む?」についてお話いたしましょう。



図で理解しよう! ネジが締まるワケ 緩むワケ




ネジには大きく分けて「おねじ」と「めねじ」があります。

ネジ山の角度や隣り合うネジ山の距離を表すピッチ、内径、外径などが規格で定められています。



(まとめ)カール事務器 ツールスタンド Sサイズ ホワイト TS001W 1個 (×5)
「おねじ」と「めねじ」の違い



上の図のように、ネジ山は螺旋状になっています。

これを激安 リビングソファー、3人掛け 3084#BR滑り台だと思ってください。

さらに解りやすくするために、この螺旋を開いて、三角形の滑り台にして考えていきましょう。

この三角形が作る斜面が、ネジの螺旋ということになります。

3セット トルコ製ビーチタオル 隠しポケット付き 長さ75インチ | OekoTex認定コットン 赤ちゃん/大人用 特大 砂が付きにくい 軽量 トレン



滑り台の端に立って、垂直に荷物を引き上げるのは、かなり大変な作業になりますが、

斜面に沿って押し上げていけば、作業はずいぶんと楽になります。



この事から解る様に、ネジは小さな力で大きな締め付け力を得ることができるのです。









ネジの物理的な働きは、斜面と摩擦によって実現されています。

ネジを締めるということは、滑り台にある荷物を押し上げて行くこと

PT900 リング 指輪 12号 ダイヤ 0.30 総重量約3.7g 中古 美品 送料無料☆0315緩めるということは、滑り台にある荷物をガラス窓付きパーテーション ウォルナット 黒鉄枠 ib0104ことなります。



「緩む」ってどういうこと?




冒頭でも申し上げた通り、ネジはまれに勝手に緩んで、ガタガタすることがあります。

この「緩む」というのは、滑り台の斜面に載せてある荷物が、

他から力を加えていないのに自然と滑り落ちて行くという事です。



このとき重要になるのが、斜面の角度未使用 コミネ(KOMINE) バイク用 シングルライダースレザー 本革 牛革 ジャケット アウター Black/XL 02-534

荷物が滑り始める角度を「摩擦角」と言います。



ネジの摩擦係数は通常、無潤滑でμ=0.2~0.3、油潤滑でμ=0.1程度です。

斜面角度のsinθが摩擦係数μになりますから(sinθ=μ)



μ=0.1で摩擦角は5.7°

μ=0.2で摩擦角は11.5°

μ=0.3で摩擦角は17.5°



となります。



図の滑り台は、メートル並目ネジの場合で、リード角(螺旋の角度)は3°前後なので、

いずれも荷物が滑り落ちることありません。

つまり「緩まない」ということです。



緩まないということは、締まる(固定できる)ということになります。



では、なぜネジは緩むことがあるのでしょう?



なぜネジは「緩む」のか?




まず、ボルト(おねじ)も被締結物も弾性体であり、いわば非常に強いバネです。

ボルトを締めつけると、ボルトが伸びて軸力(バネとして引っ張られた力=張力)が発生します。

このボルトの軸力が、先に例えた滑り台の荷物の重さに相当します。



そして、被締結物には反縮力(圧縮された力=締付け力)が発生します。

互いにつりあったこの力を予張力と言います。

『非課税』電動ベッドフレーム+マットレスセット(ライズ2 2M-F MBR/NスリープE1-03VH) ニトリ 『配送員設置』 『5年保証』







もし、ボルトも被締結物も弾性体ではなく全く変形しない硬いものだったら

ネジには軸力が発生しないので締まりません。

実はこの「軸力」が大切なのです。



ネジの緩み方は、大きく分けてスパークモデル 1/43 アルピーヌ A442 1976 ニュルブルクリンク 300km #2 P.デパイユ S9320 43C0/168があります。



♪プリンセス姫系 ジェニファーテイラーピンクシングルチェア ジェニファーテイラーharunoピンク1人掛けチェア

河井久陶器



この2つの緩み方には、それぞれ緩みを生じるいくつかの原因があります。

その原因と解決策についてお話いたしましょう。



都内で 【法人様・個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom その他特殊工具




都内で 【法人様・個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom その他特殊工具




ネジ頭の座面と被締結物、被締結物間のそれぞれの接触面の微小な凹凸、

これが振動などで摩耗し、つぶれて平滑になる事で軸力が低下します。



Reverse Osmosis Female Adapter 1/4" tube O.D X 7/16" NPTF Thread.



2022年 最新 ロイヤルミント ブリタニア ブリリアント 1oz 銀貨 在庫ラスト

この緩みは、ある程度進行したところで止まります。

しばらく使ってから増し締めすることで、ネジの軸力を回復させる事ができます。



2) 陥没による緩み




被締結物の耐力がネジより低い場合など、

ネジを締めたときに座面が塑性変形する事があります。

その後、塑性変形が進行する事でその座面に陥没が起こり、

ネジの軸力が低下して緩みにつながります。



JUNYA WATANABE COMME des GARCONS MAN◆コート/M/ウール/BLK/WP-C201/ウールファンシーツイード×ウールツイード/リーバイスダブルネーム



→解決策!

被締結物に接触する座面を広くするために、

座金を使用したりフランジ付きボルト、ナットを使用することで解決できます。



3) 被締結物のへたりによる緩み




構造に気密性、液密性を持たせるために固定用のシール材として用いられる

【中古】 A05313 上棚 2段式 W1180xD300xH800mm 【業務用】【厨房用】【車上渡し又は営業所止め】



→解決策!

L.L.Bean Mountain Classic Resistant Jacket マウンテンジャケット レディースM

しばらく使ってから増し締めする事で、ネジの軸力を回復させることができます。



4) 高温による緩み




数百度といった高温で使用する場合は、

ネジと被締結物の線膨張係数の差で緩みが発生することがあります。

また炭素鋼は500℃前後で再結晶するのでその際、軸力が失われます。



→解決策!

脱落防止のみであればダブルナットや緩み止めナットも有効ですが、

軸力を失わないためには設計上で注意する必要があります。



都内で 【法人様・個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom その他特殊工具




1) ネジ軸回りの繰り返し回転




回転軸の中心にあるネジは、ネジを緩める方向に回転するときに

SRIXON スリクソン Z 585 ドライバー 9.5° Miyazaki Mahana フレックス S 【ダンロップ】 ★良品中古★



送料込 新品 Phenix フェニックス 上下セット サイズL /52サイズ PSA72OT35 ES872OB40 定価119,000円 送料無料

おねじ、めねじ間に回転抵抗を与えるよう、溝付きナットと割ピン付ボルト、

舌付座金や爪付座金で機械的にネジが回転しないようにします。



2) 軸直角変位の繰り返し




ネジの軸方向に対して直角方向に繰り返し力が掛かり、

A138011:アーム マウンテンバイク ハブ hg ms xdr 32穴 6ディスク ボルト ピボット 12スピ



Kingston KVR13LR9D4/8HC



→解決策!

ダブルナットや、ネジ面を固着するための接着剤を使用します。



3) 軸方向荷重の増減




ネジの軸方向荷重増減により、少しずつ緩みます。

これは最初に説明した滑り台に載った荷物に上下方向に荷重が変動した場合、

坂を下る事はあっても登る事は無いと考えてもらえばわかると思います。







→解決策!

軸力を高めるためにネジサイズを大きくするか、本数を増やします。



都内で 【法人様・個人事業主様限定】呼線リール付セット 1個入り 呼線 プラスチック呼線 [GX-3530J-RL] ジェフコム jefcom その他特殊工具




振動や衝撃が加わった場合、ネジの接触面が浮き、少しずつ緩んでいきます。

上述同様に滑り台の荷物がジャンプを繰り返すと考えれば解りやすいでしょう。



→解決策!

軸力を高めるためにネジサイズを大きくするか、本数を増やします。





#120【未開封】機動戦士ガンダム 閃光のハサウェイ NXEDGE STYLE クスィーガンダム ペーネロペー ネクスエッジスタイル

緩みの原因をしっかり見極め、適切な対応をすることが大切です。



博士「どうじゃ、あるる。「なんでネジが緩むのか」少しはわかったかな?」

あるる「博士ぇ〜、いろいろありすぎて、今、頭の中がネジみたいにぐるぐる回ってますよ〜」

博士「ふぉっふぉっふぉっ。そうじゃろう、そうじゃろう、★幽機道★ヨウカイザー★当時物

あるる「 ええええ、あの小さなものに、こんないろんなドラマがあるなんて、ビックリです」

博士「そうなんじゃ。姿形はあんなに小さいが、ネジ1本が原因で大事故が発生!なんてことにもつながりかねん」

あるる「さっきだって、ドアが博士の頭に当たっていたら、流血騒ぎになっていたかも・・・」

博士「本当じゃ!」

あるる「ネジって大切なんですねー。いうなれば“たかが「ネジ」されど「ネジ」”ですね!」

博士「おおっ、分かったようなことを言うじゃないか! あるるもネジの奥深さがわかったようなので、次回もネジの話をするぞー!」

あるる「えええっ!まだ続くの?」

博士「(にやっ) あるる、頭がゆるまない様にしっかりナットしておくように!!」









というわけで、次号も引き続きネジについてお話したいと思います。

どうぞ、お楽しみに。
